水力旋流器的结构和原理

2021-09-07179

水力旋流器中,离心力用于将固体与流体分离。分离过程不仅取决于颗粒大小,还取决于颗粒的密度。根据流体速度,水力旋流器可用于分离所有类型的颗粒,还可以允许流体携带细颗粒。

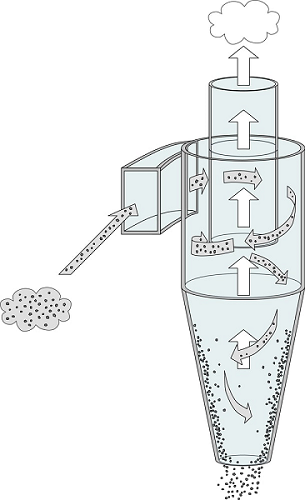

水力旋流器的结构如图所示。它由一个带有锥形底座的短垂直圆柱形容器组成。容器的上部装有切向入口。出水口设置在底座上。流体出口设置在顶部的中心处,其向内延伸到分离器中。这种布置防止空气直接从流体的入口短路到出口。水力旋流器是一种离心分离器,其中颗粒由于其质量而被离心力推到外边缘。进来的空气被自动强制采用快速旋转的螺旋运动。这种双螺旋运动由一条外流(以螺旋状向下流动)和一条内流(以螺旋状向上流动)组成。在两股气流的交汇处,空气从一股气流流向另一股气流。存在于空气中的颗粒被压到外边缘并通过安装在分离器底部的收集装置离开分离器。水力旋流器的风速介于 10 到 20 m/s 之间,最常见的速度约为 16 米/秒。如果速度有波动(速度较低),分离产量会急剧下降。
