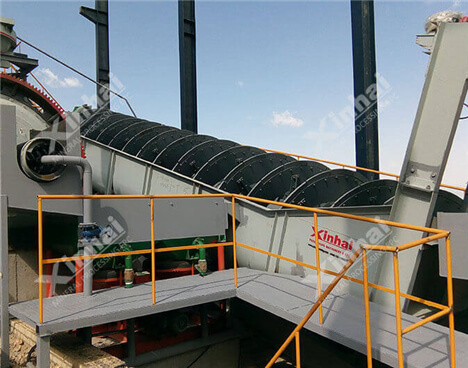

沉没式螺旋分级机

产品说明

螺旋分级机简称分级机，是在选矿过程中进行机械分级的一种设备。烟台鑫海矿山机械生产的沉没式螺旋分级机便是螺旋分级机代表产品之一，又称沉没式分级机。

沉没式螺旋分级机广泛适用于选矿厂中，与球磨机配成闭路循环分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。应用中，沉没式螺旋分级机属于高效率分级设备，具有结构简单工作可靠、操作方便、高效节能、经久耐用、沉降区面积深度大等特点。

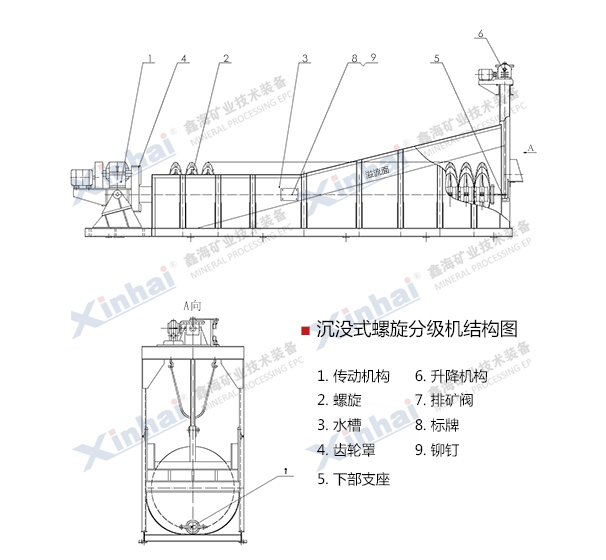

沉没式螺旋分级机结构图

螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。沉没式螺旋分级机的工作原理是：磨细后的矿浆从位于沉降区中部的进料口给入水槽，倾斜安装的水槽下面是矿浆分级沉降区，螺旋低速转动，对矿浆起搅拌作用，使细颗粒悬浮到上面，流到溢流堰处溢出。粗颗粒沉到槽底，由螺旋输送到排料口作为返砂排出。



类型	型 号	螺旋转速(r.p.m)	按返砂处理能力(t/d)	按溢流处理能力(t/d)	螺旋直径(mm)	螺旋长度(mm)	水槽坡度	传动电机型号	传动电机功率(kw)	提升电机型号	提升电机功率(kw)	重 量 (kg)
沉没式单螺	FLC-1000	1.6～7.4	216～1000	50-260	φ1000	7913		Y132M2-6	5.5	手 动<		5195
	FLC-1200	5～7	1150～1640	120	φ1200	8100		Y160M-6	7.5	Y100L-4	2.2	11200
	FLC-1500	2.5～6	1140～2740	185	φ1500	10190				Y100L1-4		15320
	FLC-2000	3.6～5.5	3890～5940	320	φ2000	12605		Y160L-6/4	11×2;15×2	Y100L2-4	3	29060
	FLC-2400	3.64	6800	455	φ2400	13940		Y180M-4	18.5	Y112M-4	4	37267
	FLC-3000	3.2	11650	705	φ3000	13950		Y200L4	30	Y112M-4	4	43500
沉没式双螺旋	2FLC -1200	3.8～6	1770～2800	240	φ1200	8040		Y160M-6	7.5×2	Y100L1-4	2.2×2	19610
	2FLC-1500	2.5～6	2280～5480	370	φ1500	10140						27450
	2FLC-2000	3.6～5.5	7780～11880	640	φ2000	12600		Y200L2-6,            Y200L-4	22;30	Y100L2-4	3.0×2	50000
	2FLC-2400	3.67	13700	910	φ2400	13700		Y200L-4	30			53491
	2FLC-3000	3.2	23300	1410	φ3000	13900		Y225M-4	45	Y112M-4	4.0×2	84900
