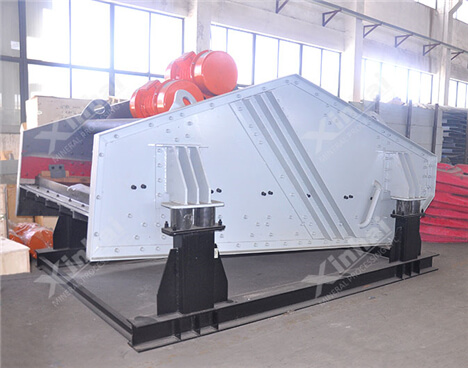

高效高频脱水筛

高效高频脱水筛

【产品简介】:一款设计独特的处理量大、脱水充分的多频脱水筛。

【生产能力】:≤250t/h

【产品改进】:尾矿振动脱水筛采用筛板侧面开孔方式,让部分水从该孔快速流出,加快了脱水速度,另外,还避免了因水溅到电机导致的损坏现象。



优势特点



  •

    鑫海高效高频脱水筛设计成筛板主要部分在水平方向偏上5°,脱水筛筛板后部与主板成45°角,两个平衡的振动电机水平安装,一个在另一个上端,旋转时不平衡的重力产生的回转效果让筛子的工作更稳定。


  •
  •

    采用双振动电机激振,结构坚固紧凑,摆脱了传统偏心振动器结构大、漏油、磨损大、噪声大、不便维修等缺点。


  •
  •

    鑫海矿用脱水筛的侧体护板粘有鑫海耐磨橡胶,保证脱水筛不受磨损导致变形破裂,并减少了铁质对物料的污染。


  •
  •

    鑫海矿用脱水筛筛网利用的是鑫海嵌入式耐磨氨酯组合筛网,它的寿命比传统金属筛网高3-10倍,避免了筛网的金属框架与矿石的直接碰撞,减少噪音,减轻金属筛网的厚重感。


  •
  •

    脱水筛的减振装置采用的是鑫海橡胶减振柱,更适合潮湿工况,既减振又经久耐用。






  •


工作原理



       脱水筛采用了双电机自同步技术,通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做往复直线运动。



产品应用



鑫海高效多频脱水筛广泛用于尾矿干排、精矿脱水、炼泥浆浓缩、除屑、炭浆分离等过滤脱水设备行业。



鑫海矿用脱水筛特别适于处理细粒级矿物,还可搭配鑫海XC系列旋流器联合使用,脱水效率更高、更充分,可广泛用于尾矿干排、精矿脱水等作业。



筛网



产品FAQ



1、高效多频脱水筛运动时应注意的事项?



(1)脱水振动筛的振动电机运转过程中,必须注意轴承的润滑。在正常工作条件下,累计运转1600小时左右,应更换轴承润滑脂并清洗轴承、轴承室、轴承压盖。



(2)脱水筛停止使用或存放半年以上时间后,电机应拆卸保养并更换润滑脂。



(3)脱水振动筛累计运行时间超过5000小时后,应对电机轴承进行检查,如已损坏,应更换新轴承。



(4)脱水筛停放半年或较长时间后,使用前应测量电机定子线圈对地绝缘电阻,用500V兆欧表测量时,绝缘电阻应不少于20兆欧。



2、高效多频脱水筛日常保养



机器启动前:



(1)检查粗网及细网有无破损



(2)检查运输支撑是否拆除。



机器启动时:



(1)注意有无异常杂音



(2)电流是否稳定



(3)振动有无异状



机器使用后:



(1)每次使用完毕即清理干净.定期保养。



(2)定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。



技术参数


规格型号

最低30%的固体体积给料浓度


单台电机功率(KW)


细煤理论上-0.5+0.1(mm)
                   比重1.5




粗砂大约-5(mm)100% ,
                   -0.6mm50%,比重2.7100%


细砂90% -1mm比重2.7)980r.p.m1460r.p.m
1460rpm980rpm1460rpm980rpm1460rpm980rpm
VD66-810-13142810212.22.0
VD99-1215-20214216323.02.2
VD1215-1924-30336725505.54.0
VD12L18-2428-35408030605.54.0
VD1530-3550-606312547947.56.0
VD1835-4560-8077153571157.56.0
VD2185-100225164
VD2495-110250190
