逆流倾析 (CCD): 岩石进入倾卸料斗,然后转移到振动筛网。过大的材料被送到颚式破碎机。粉碎后的产品与筛下筛结合,矿石被输送到粗矿仓。
粗矿石被磨碎、分级、用富矿液制成浆料,然后泵送到水力旋流器组。来自旋流器底流的过大物料返回球磨机进行进一步研磨。水力旋流器溢流被送去筛分,用于剔除过大的材料和碎屑。
杂质筛底流浆料被送入高速预浸浓密机。将稀释的絮凝剂和贫液添加到浓密机的进料中,以帮助固体沉降和增稠。浓密机底流被泵送到浸出回路。将含有溶解在溶液中的贵金属的溢流母液泵送到澄清器。
添加氰化物溶液以使用一系列混合浸出罐从浆液中浸出金。使用再循环泵将氧气注入第一浸出罐,以保持浆液中足够的溶解氧用于浸出。熟石灰浆用于提高纸浆的 pH 值。
逆流倾析 (CCD) 电路使用多级逆流浓密机回收浸出到溶液中的贵金属。来自浸出过程的浆料报告给第一个 CCD 浓密机。增稠的底流被泵送到下一个 CCD 浓密机,在那里用从前一个 CCD 浓密机中回收的溶液进行洗涤。来自最终 CCD 浓密机的增稠底流浆料被泵送到尾矿膏浓密机。洗涤溶液将与固体流逆流流动,随着它进入第一个 CCD 浓密机,贵金属浓度增加。来自第一个 CCD 浓密机的富集溶液被泵送到浮力介质澄清器。

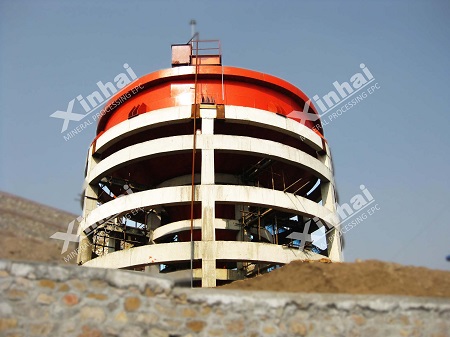

高效浓密机或高密度浓密机在尾矿池处置之前对尾料进行脱水,或作为糊状沉积物。
高密度和糊状浓密机使用更深的侧壁和更陡的锥体来增加污泥床深度,从而增加固体浓度,从而在浓密机底流处产生非牛顿浆液。
因此,屈服应力成为浓密机、泵等的关键设计元素。高速浓密机产生的浆料表现得像牛顿流体,而屈服应力并不那么关键。
浓密机底流中固体含量的增加意味着更多的液体进入溢流,从而提高了 CCD 电路的效率。
