旋流器的结构与原理

2022-07-28135

温馨提示: 如果你想了解更多信息(如产品价格、参数、规格及处理能力等),请联系我们的客服。

187-3313-2385

旋流器是目前选矿厂常用的分级浓缩设备。具有结构简单、制造容易、精细分级效率高、占地面积小等优点。但易磨损,使用寿命短。在充分发挥水力旋流器优势的同时,鑫海在很大程度上克服了水力旋流器的劣势,不断优化设计。终于,具有诸多优势的XC II旋流器诞生了。

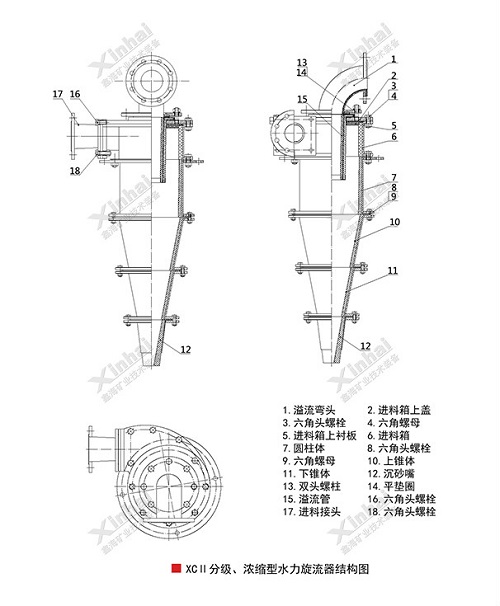

旋流器的结构如图所示。它由一个带有锥形底座的短垂直圆柱形容器组成。容器的上部装有切向入口。出水口(固体出水口)设置在底座上。流体出口设置在顶部的中心,向内延伸到分离器中。这种布置防止空气直接从流体的入口到出口短路。

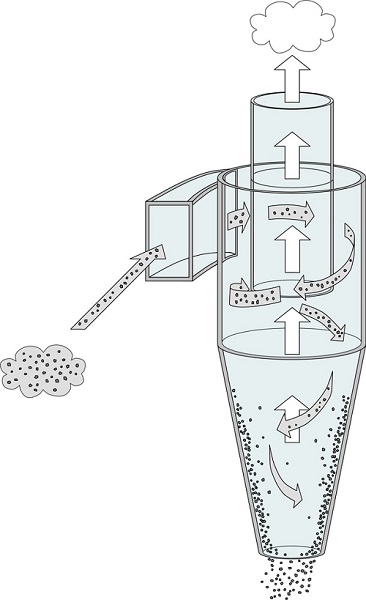

XC II型水力旋流器的工作原理与普通旋流器相似。浆料被压入进料管,在旋风分离器中作旋转运动。粗颗粒在升沉重力和离心力作用下沿筒体作螺旋运动,从沉渣口排出。细小颗粒在重力和离心力的作用下继续给矿,将被压向旋流器中心并作向上的螺旋运动。最后从溢流口排出。

采用三维蜗牛式进料结构,实现圆周和轴向三维进料,消除物料进入旋风分离器后溢流管附近的混流扰动,提高分级效率。方管进料方式使物料更靠近旋风筒壁,对矿物的阻力最小,辐射强度最大,对进料箱的磨损最小。进料口独特的锥体调节装置,可调节旋风入口大小,提高分级效率。锥形调节阀增加了进水管中可更换部件的数量,避免了更换整个旋流器内胆的麻烦。专业的旋流器选型软件将帮助您快速选择正确的类型。


XC II旋流器可广泛适用于各类矿物的分离脱水作业。如果您对旋流器感兴趣,请随时与我们联系,以下是旋流器的型号,仅供参考。

型号规格处理能力(m3/h)分级粒度(μm)溢流口直径(mm)沉沙口直径(mm)入口压力(MPa)
XC II F 15015010 ~2325 ~7430 ~508~220.06 ~0.15
XC II F 20020017 ~3828 ~8040 ~6516 ~32
XC II F 25025024 ~5330 ~8265~10016 ~40
XC II F 30030040~10036 ~9065~12020 ~40
XC II F 35035056~11840~10080~12030 ~70
XC II F 37537574~15742~10590~13530 ~70
XC II F 45045090~19244~110100~15030 ~70
XC II F 500500128~30050~115130~22035~100
XC II F 550550155~36852~120140~24035~100
XC II F 600600200~46857~125160~26065~110
XC II F 660660237~52460~130180~28080~150
